Núcleo para Câmera Termográfica TC384

Código do item: TC384 384 x 288 pixels

Categoria: Núcleo de imagem térmica - Núcleo do obturador

+86 (0)571 8720 9887 +86 (0)571 8512 5358 overseas@ulirvision.com evaxaiohz

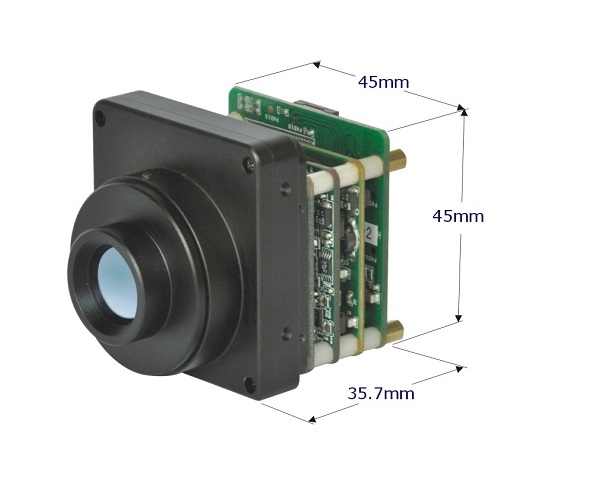

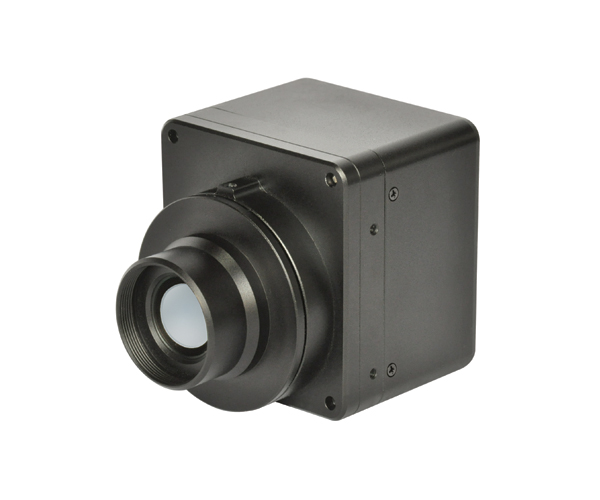

O núcleo de imagem térmica TC384 pode ser facilmente integrado aos nossos produtos ou sistemas de design (do cliente) e apresenta uma interface múltipla em sua parte traseira. O núcleo TC pode suportar saída de vídeo digital, saída de vídeo composto e controle remoto para PC após tê-lo conectado diretamente com o seu dispositivo/rede existente. TC384 traz um desempenho similar aos outros aparelhos, com a exceção de sua resolução IR, que se diferencia. Oferecemos 4 diferentes embalagens entre os quais nossos usuários podem escolher: embalagem sem lentes, embalagem com lentes opcionais, embalagem sem tampa e embalagem com chipset (sem lentes ou invólucro). TC384 é indicado para ser integrado em um sistema de CCTV com M2.5 & 1/4”-20, podendo também ser integrado em várias aplicações, incluindo sistemas de visão noturna, ampliação de visão para veículos, equipamentos de combate a incêndios, visão térmica, instrumentos médicos, equipamentos de segurança/vigilância, entre outras.

Principais Características

◆ Pacote compacto e leve
◆ 25-micron pixel de campo, NETD <80mk
◆ Taxa de quadros 50Hz para tempo real, crisp vídeo imagem térmica
◆ Auto | brilho manual | ajuste de contraste
◆ A saída de vídeo em paletas de preto e branco ou a cores
◆ Saída de vídeo analógica em PAL | selecionável NTSC
◆ Saída de vídeo digital em opções LVDS, CMOS e BT.656
◆ Multi-interface para aplicação facilmente incorporado
◆ Zoom digital 2x permite aos usuários ver objetos detalhes
◆ RS232 | RS485 oferece acesso a controle remoto no PC
◆ Baixar mais recentes atualizações de software e remotos com RS232 | RS485
◆ Função avançada de processamento de imagem traz incrível vídeo de imagem térmica
◆ Software de controle profissional permite que os usuários criem seus aplicativos

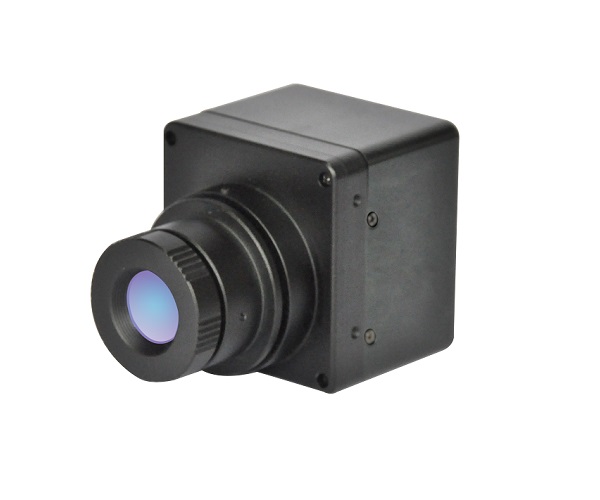

◆ Disponível 5 athermalized lentes, 5 lentes manuais, e lentes personalizadas

Dados Detector

Detector Tipo Uncooled FPA, 384x 288pixels
Pixel pitch 25um
Sensibilidade térmica (NETD) <80mk em f / 1.0
Freqüência 50Hz
Banda espectral 8 - 14um

Imagem Apresentação

Hora de imagem <3.5 seg
Melhoria Avançada imagem Sim
Zoom eletrônico
Polaridade / LUT Preto quente / Branco quente
Brilho / Contraste Auto / Manual
Inverter / Revert Sim
Imagem congelada Sim
Aprimoramento Pseudo-cor 5 cor Pallete
Correção de imagem Auto / Manual
Cursor Cruz N / D
Sincronização externa Sim
Saída de vídeo analógica PAL, 720 × 576 pixels (NTSC opcional)
Saída de vídeo digital BT656 (8Bit) / CMOS (14bit) / LVDS; personalizado

Interfaces

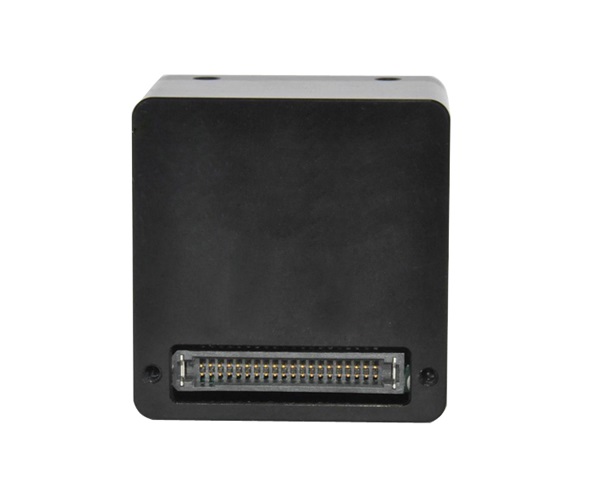

Conector elétrico primário 40 pinos Hirose
Interface de alimentação externa 9-24 VDC
Consumo de energia <2W (estado estacionário)
Protecção contra inversão de polaridade Sim
Proteção contra sobretensão Sim
Porta de controle RS232 (RS485 opcional)
Saída de vídeo analógica BNC / PAL / vídeo Composite
Saída de vídeo digital 40pin, BT656 (8Bit) / CMOS (14bit) / LVDS; personalizado
Montagem M2 × 0.4, 1/4 "-20
Função adicional N / D

Data Environment

Faixa de temperatura operacional -20 ℃ ~ 60 ℃
Temperatura de armazenamento -40 ℃ ~ 70 ℃
Vibração 3axes 4.3 g, 8 horas cada
Choque 70g; pulso de choque 11msec (todos os eixos)
Umidade Sem condensação entre 5% e 95%
Temperatura-choque 5 ℃ / min (-30 ℃ ~ + 60 ℃)
Outras Normas CE, ROHS

Dados Físicos

Tamanho (w / tampa, w / o da lente) 51 x 49 x 51mm
Peso (w / o lensr) ≤142g

Embalagem

Embalagem padrão Núcleo térmica imaging, 40 pinos cabo de conexão, CDROM (software e manual do usuário), Cartão de Garantia
Embalagem opcional Núcleo de imagem térmica, 40 pinos cabo de conexão, adaptador de 40 pinos cabo com a porta de vídeo e porta de alimentação e porta RS232, cabo de vídeo, cabo de controle RS232, CDROM (software e manual do usuário), Cartão de Garantia
Acessórios Opção Lente infravermelha
